Différences et distinctions du matériau du fusible photovoltaïque

I. Introduction

Les fusibles photovoltaïques (PV) sont des composants essentiels pour assurer la sécurité et la protection des systèmes d'alimentation photovoltaïque. Ils protégent les circuits contre les conditions de surintensité, aidant à prévenir les dommages au système et à garantir la fiabilité à long terme. Les matériaux utilisés dans la construction de fusibles photovoltaïques influencent considérablement leurs performances, y compris leur cote actuelle, leur tolérance à la température et leur temps de réponse.

Dans cet article, nous explorerons les différences entre les matériaux utilisés dans les fusibles photovoltaïques, l'impact de ces matériaux sur les performances du fusible et comment sélectionner le bon fusible pour diverses applications. De plus, nous mettrons en évidence les produits deZhejiang Galaxy Fuse Co., Ltd.et référence internationalement reconnueIECNormes de protection contre les fusibles.

Ii Matériaux principaux utilisés dans les fusibles photovoltaïques

(A) Fuse Materials

1. Fil Silver

○ Caractéristiques:L'argent offre une conductivité électrique supérieure, une faible résistance et un point de fusion modéré. Il est idéal pour les applications à courant élevé qui nécessitent des temps de réponse rapides.

○ Applications:Les fusibles en fil d'argent conviennent particulièrement aux centrales PV centralisées à grande échelle, où une fiabilité élevée et un temps d'arrêt minimal sont essentiels.

Exemple de produit:LeYRS94FAdepuisZhejiang Galaxy Fuse Co., Ltd.Utilise des matériaux avancés pour une protection à grande vitesse dans les systèmes PV à grande échelle. Classé pour 700 V et 400A, ce fusible est conçu pour gérer efficacement les surcharges de courant élevé et les courts-circuits.

○ En savoir plus sur le fusible à grande vitesse YRS94FA

2. FIL COPPER

○ Caractéristiques:Le cuivre est une alternative rentable à l'argent, offrant une bonne conductivité, bien qu'elle soit plus sujette à l'oxydation dans des environnements à haute température.

○ Applications:Les fusibles en cuivre sont couramment utilisés dans les systèmes PV distribués, tels que le solaire sur le toit résidentiel, où l'environnement électrique est moins extrême.

3. Fil allié (par exemple, alliage d'étain-bismuth)

○ Caractéristiques:Les alliages tels que le bismuth de l'étain offrent un contrôle précis sur les points de fusion et les notes de courant, ce qui les rend idéales pour une protection électronique sensible.

○ Applications:Ces fusibles sont largement utilisés dans les onduleurs photovoltaïques, où la protection doit être à la fois précise et compacte.

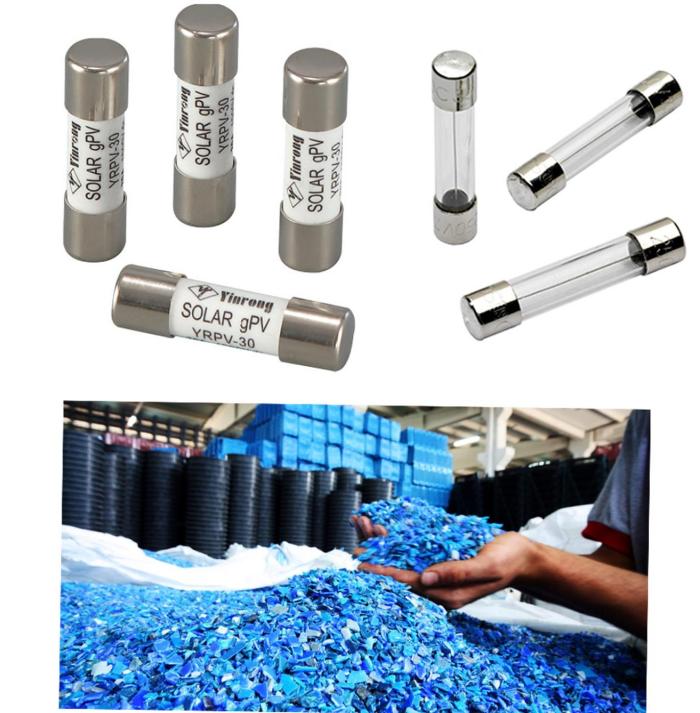

(B) Matériaux d'isolation

1.ceramique

○Caractéristiques:La céramique offre une excellente résistance à haute température, une résistance mécanique et des propriétés d'isolation électrique supérieures.

○Applications:Les fusibles isolés en céramique sont généralement utilisés dans les systèmes PV à haute tension, où l'intégrité de l'isolation est essentielle dans des conditions extrêmes.

2.Glass Fibre

○Caractéristiques:La fibre de verre offre une bonne résistance à la chaleur, une flexibilité et une facilité de traitement dans différentes formes.

○Applications:La fibre de verre est couramment utilisée dans le boîtier externe et les composants d'isolation interne des fusibles PV.

3.Les plastiques en plastique (par exemple, en polyester et en ingénierie)

○Caractéristiques:Les plastiques sont à faible coût, fournissent une bonne isolation électrique et conviennent aux environnements à température modérée.

○Applications:Les fusibles isolés en plastique sont idéaux pour les applications à moindre coût telles que les systèmes PV résidentiels.

Iii. Différences de performance des fusibles photovoltaïques en fonction des matériaux

(A) Performance électrique

1. Caractéristiques de la fusion

○ Les fusibles en fil d'argent sont très sensibles et peuvent souffler rapidement en cas de court-circuit, protégeant le système contre les dommages supplémentaires.

Les fusibles de fil Oalloy, tels que ceux fabriqués à partir de bismuth de l'étain, permettent un contrôle plus précis sur les situations de surcharge, offrant une protection précise.

2. tension et courant notés

○ Les fusibles isolés en céramique ont généralement une cote de tension plus élevée que les fusibles isolés en plastique, ce qui les rend adaptés aux applications à haute tension. LeYRS93F Fuse à grande vitesse, évalué pour 700 V et 150A, est conçu pour se protéger contre les courts-circuits et les surcharges dans les systèmes PV.

○En savoir plus sur YRS93F Fuse à grande vitesse

(B) Performance de protection thermique

1. Résistance à la température

○ Les fusibles isolés en céramique peuvent gérer des températures plus élevées sans perdre leur intégrité, ce qui les rend idéales pour une utilisation dans de grandes installations PV à haute tension.

○ Les fusibles isolés en plastique peuvent se déformer à des températures plus élevées, compromettant leurs propriétés isolantes.

2.Hatheat dissipation

○ Les fusibles avec des boîtiers métalliques offrent une meilleure dissipation de chaleur, ce qui contribue à prévenir une surchauffe excessive. Par exemple, leYRS92F Fuse à grande vitesse, évalué pour 700 V et 100A, est conçu pour maintenir un fonctionnement stable même dans des conditions de surcharge.

○En savoir plus sur YRS92F Fuse à grande vitesse

Iv. Scénarios d'application basés sur les différences de matériel

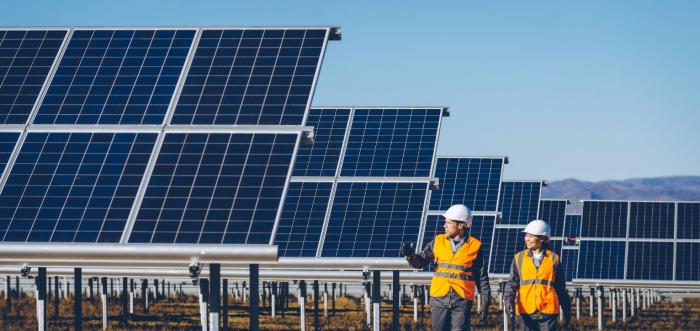

(A) centrales centralisées photovoltaïques

●Exigences:Capacité de manipulation actuelle élevée, fiabilité à long terme et temps d'arrêt minimal.

●Matériaux recommandés:Les éléments en fil d'argent associés à l'isolation en céramique sont idéaux pour les systèmes PV à grande échelle qui nécessitent une résistance à haute tension et à la température.LeYRS94FAest un excellent choix pour les grandes centrales PV.

(B) Systèmes photovoltaïques distribués (par exemple, solaire sur le toit)

●Exigences:La rentabilité, la fiabilité et l'adaptabilité à des conditions environnementales variables.

●Matériaux recommandés:Les éléments de fil en cuivre combinés avec des fibres de verre ou une isolation plastique haute performance offrent un équilibre entre les performances et le coût, ce qui les rend idéales pour les systèmes photovoltaïques résidentiels ou petits.

(C) onduleur photovoltaïque et équipement sensible

●Exigences:Protection de précision pour les composants sensibles, la taille compacte et la réponse précise de surcharge.

●Matériaux recommandés:Les éléments de fil en alliage, tels que le bismuth étain, associés à une isolation en céramique ou en fibre de verre, sont idéaux pour les applications d'onduleur où une protection précise est nécessaire.

V. Normes de CEI pour les fusibles photovoltaïques

Lors de la sélection des fusibles photovoltaïques, il est essentiel de s'assurer qu'ils respectent lesIECLes normes, qui définissent les exigences de sécurité et de performance pour les fusibles utilisés dans les systèmes électriques, y compris les applications PV.

1.IEC 60269-1:Cette norme décrit les règles générales des fusibles, y compris les performances, la construction et les tests. Il est essentiel pour assurer la sécurité et la fonctionnalité des fusibles dans diverses applications, y compris les systèmes photovoltaïques.

○En savoir plus sur la CEI 60269-1

2.IEC 60269-2:Spécifie les exigences pour les fusibles à basse tension pour une utilisation dans les installations électriques et l'équipement, qui incluent des systèmes photovoltaïques. Il se concentre sur la protection contre les courts-circuits et les surcharges.

○En savoir plus sur la CEI 60269-2

3.IEC 60947-3:Définit les exigences pour les déconnecteurs, les commutateurs-déconnecteurs et les fusibles utilisés dans les circuits électriques. Il est crucial pour assurer un fonctionnement fiable dans les systèmes PV, en particulier à des fins de protection et d'isolement.

○En savoir plus sur la CEI 60947-3

4.IEC 61730:Fournit des lignes directrices pour la conception et les tests des modules photovoltaïques, y compris les mécanismes de protection requis, tels que les fusibles, pour assurer la sécurité et la longévité des systèmes PV.

○En savoir plus sur la CEI 61730

Vi. Conclusion

Les matériaux utilisés dans les fusibles photovoltaïques - que ce soit en argent, en cuivre ou en alliages - influencent directement leurs performances électriques et thermiques, ce qui rend essentiel de sélectionner le fusible approprié pour chaque application spécifique. Les matériaux d'isolation en céramique, en fibres de verre et en plastique offrent chacun des avantages distincts pour différents environnements opérationnels.

En comprenant les caractéristiques de performance de chaque matériel et en adhérant àIECLes normes, les concepteurs de systèmes et les opérateurs peuvent s'assurer que leurs systèmes photovoltaïques sont bien protégés et fonctionnent efficacement. Pour ceux qui recherchent des solutions de fusibles fiables,Zhejiang Galaxy Fuse Co., Ltd.propose des produits de haut niveau comme leYrs94fa, yrs93f, etYRS92F Fusibles à grande vitesse, chacun conçu pour répondre aux exigences strictes des systèmes photovoltaïques modernes.
