Fusible à action rapide vs fusible ordinaire : quelle est la vraie différence ?

Dans la conception de systèmes électroniques de puissance, la sélection des fusibles détermine directement les marges de sécurité des équipements et l'efficacité de la protection contre les pannes. Lorsqu'ils sont confrontés à des fusibles à action rapide par rapport à des fusibles ordinaires, de nombreux ingénieurs font des choix approximatifs basés uniquement sur le courant et la tension nominaux, négligeant les différences fondamentales en matière de science des matériaux, de mécanismes de réponse et de scénarios d'application. Cette surveillance peut présenter de sérieux risques dans les nouveaux systèmes d’énergie et de stockage d’énergie.

Cet article fournit une analyse systématique des principales différences entre les fusibles à action rapide et les fusibles ordinaires, depuis la conception structurelle et les mécanismes de fusion jusqu'aux limites des applications, afin d'aider les ingénieurs à prendre des décisions de sélection précises.

Structure et matériaux : du « fil métallique » à « l'élément fusible de précision »

L'élément fusible d'un fusible ordinaire est généralement constitué d'un fil métallique de forme géométrique, présentant une structure simple et un faible coût de fabrication. Sa logique de fusion repose sur la chaleur Joule générée par le courant de surcharge lui-même ; lorsque l'accumulation de chaleur atteint le point de fusion, l'élément fond et ouvre le circuit. Cette conception le rend adapté aux scénarios dans lesquels une réponse rapide n'est pas critique, comme la protection contre les surcharges des câbles et des fils.

Le fusible à action rapide est cependant spécialement optimisé en termes de matériau et de structure. Son élément fusible est en argent pur, en cuivre plaqué argent ou en cuivre pur, en forme de fine bande rectangulaire avec des cols à trous circulaires rétrécis et des points de soudure à bas point de fusion prépositionnés à des endroits spécifiques. L'ingéniosité de cette conception réside dans le fait que lorsqu'une surcharge ou un faible courant de court-circuit multiple se produit, le point de soudure fond en premier et, par un effet métallurgique, accélère la rupture rapide de l'élément au niveau du col rétréci, obtenant ainsi une interruption du circuit en quelques microsecondes ou millisecondes.

Essentiellement, les fusibles ordinaires reposent sur « l’accumulation naturelle de chaleur », tandis que les fusibles à action rapide réalisent une « coupure active accélérée » grâce à l’ingénierie structurelle et matérielle : c’est la différence la plus fondamentale entre les deux.

Vitesse de réponse : l'écart entre la milliseconde et la microseconde

La vitesse de réponse est le différenciateur le plus intuitif entre les deux types de fusibles.

Pour les fusibles ordinaires, le temps de fusion est inversement proportionnel au multiple du courant de surcharge : plus le courant dépassant la valeur nominale est élevé, plus le temps de fusion est court ; à l'inverse, à des multiples de surcharge inférieurs, le temps de fusion peut s'étendre jusqu'à plusieurs secondes, voire plus. Cette caractéristique de « temporisation » est acceptable dans la protection des câbles car les câbles ont une certaine capacité thermique et une capacité de surcharge à court terme.

Les fusibles à action rapide se comportent complètement différemment. Grâce au mécanisme « d'accélération » des points de soudure à bas point de fusion et à l'effet de concentration de densité de courant de la structure à col rétréci, les fusibles à action rapide peuvent nettoyer le circuit en quelques millisecondes, voire microsecondes. Cette vitesse extrême n'est pas recherchée pour elle-même, mais pour éliminer le courant de défaut dans le délai que les dispositifs à semi-conducteurs (tels que les IGBT, les MOSFET SiC et les diodes de redressement) peuvent supporter : la tolérance thermique des semi-conducteurs n'est généralement que de l'ordre de quelques millisecondes, et les fusibles ordinaires ne peuvent pas répondre à cette exigence de protection.

Scénarios d'application : les cibles de protection définissent la logique de sélection

Les limites d'application des fusibles à action rapide et ordinaires sont naturellement définies par leurs caractéristiques de réponse respectives.

Les fusibles ordinaires sont principalement utilisés pour la protection contre les surcharges et les courts-circuits des câbles et des fils. Les câbles possèdent une certaine inertie thermique ; les surcharges à court terme ne provoquent pas immédiatement des dommages à l'isolation, c'est pourquoi un certain retard dans le fonctionnement du fusible est autorisé. Cela explique pourquoi les fusibles ordinaires restent largement utilisés dans la distribution des bâtiments et les lignes électriques industrielles.

Les fusibles à action rapide, quant à eux, sont conçus pour protéger les dispositifs d'alimentation à semi-conducteurs et les ensembles redresseurs. Dans les onduleurs photovoltaïques, les stations de recharge CC et les convertisseurs de stockage d'énergie (PCS), les modules IGBT et SiC sont extrêmement vulnérables aux surintensités : lorsqu'un court-circuit se produit, le courant doit être éliminé en quelques centaines de microsecondes, sinon l'appareil sera endommagé de façon permanente. Les fusibles à action rapide sont précisément la solution à cette exigence.

En particulier dans les systèmes de stockage d'énergie (ESS), l'application de fusibles à grande vitesse est essentielle. Les courants de court-circuit dans les groupes de batteries présentent une tension continue élevée, une amplitude de courant élevée et aucun passage à zéro naturel, ce qui impose des exigences strictes en matière de capacité de coupure et de performances d'extinction d'arc. Les fusibles CC à grande vitesse pour le stockage d'énergie doivent non seulement fournir une réponse rapide, mais également éteindre de manière fiable les arcs sans réamorçage dans des conditions de haute tension CC, tout en offrant une capacité de coupure suffisante pour gérer les courants de court-circuit extrêmement élevés que les groupes de batteries peuvent fournir.

Classification CEI : la fracture technique entre aR et gG

Du point de vue des normes de fusibles de la Commission électrotechnique internationale (CEI), la différence entre les fusibles à action rapide et les fusibles ordinaires est quantifiée et standardisée davantage.

Les fusibles ordinaires tombent généralement dans legG(protection complète des câbles), offrant une protection complète contre les surcharges et les courts-circuits mais avec des durées de fonctionnement relativement plus longues, adaptée à la distribution générale et à la protection des câbles.

Les fusibles à action rapide appartiennentAR(protection des semi-conducteurs à plage partielle). Les fusibles aR sont spécialement conçus pour la protection des dispositifs à semi-conducteurs, avec des valeurs I²t (énergie laissant passer) extrêmement faibles et une forte capacité de limitation de courant. Ils peuvent couper le courant de défaut dès le début d'un défaut, limitant ainsi l'énergie de défaut dans les limites de la capacité de tenue des dispositifs semi-conducteurs. Les fusibles aR ne gèrent pas la protection contre les surcharges multiples faibles : cette fonction est attribuée aux systèmes de contrôle ou aux contacteurs, formant une hiérarchie fonctionnelle claire.

Fusible Galaxie : solutions de fusibles à grande vitesse pour les nouvelles énergies et le stockage d'énergie

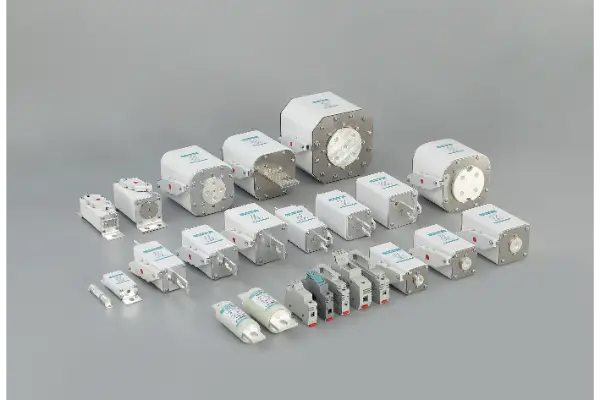

Fusible Galaxiepossède plus de 40 ans d'expérience dans la R&D et la fabrication de fusibles, développant une expertise technique approfondie dans le segment des fusibles à action rapide. Pour les nouvelles applications énergétiques telles que les onduleurs photovoltaïques, les stations de recharge CC et les convertisseurs de stockage d'énergie, Galaxy Fuse propose une gamme complète de fusibles haute vitesse hautes performances.

Fusibles haute vitesse dédiés au système de stockage d’énergiesont un domaine d’intervention clé pour Galaxy Fuse. Les systèmes de stockage d'énergie exigent bien plus des fusibles que les applications industrielles générales : des tensions continues jusqu'à 1 500 V, des courants de court-circuit atteignant des centaines de kiloampères et la nécessité d'une extinction absolue d'arc et d'une fiabilité d'interruption dans des environnements de batteries fermés. Les produits de la série de stockage d'énergie Galaxy Fuse utilisent des éléments fusibles en argent pur et des supports de trempe à l'arc en sable de quartz de haute pureté, combinés à des conceptions de structure à col optimisées, pour garantir une réponse au niveau de la microseconde et une interruption fiable dans des conditions de panne extrêmes.

Avantages techniques de base :

●Éléments en argent pur/cuivre plaqué argent :Un point de fusion bas et une conductivité élevée garantissent une réponse rapide

●Structure optimisée du col :Contrôle précis des points de fusion pour une interruption constante de l'arc

●Trempe à l'arc au sable de quartz de haute pureté :Absorbe rapidement l'énergie de l'arc et supprime le réamorçage

●Certification complète :Les produits sont conformes aux normes IEC60269, GB13539 et à d'autres normes internationales, avec plusieurs séries détenant les certifications UL, TUV et CE

●Support complet des données techniques :Fournit des courbes I²t mesurées et des courbes de courant de coupure, facilitant les calculs précis de coordination de la protection du système pour les ingénieurs

Conclusion

La différence entre les fusibles à action rapide et les fusibles ordinaires s'étend bien au-delà du « rapide contre lent » au niveau de la surface. De la sélection des matériaux et de l'optimisation structurelle aux mécanismes de réponse et à la classification CEI, les deux représentent des philosophies de protection totalement différentes.

Les fusibles ordinaires protègent la « capacité thermique » des câbles ; des fusibles à action rapide protègent la « fenêtre fragile » des semi-conducteurs. Dans le contexte actuel de croissance rapide des nouveaux secteurs de l'énergie et du stockage d'énergie, comprendre et utiliser correctement la valeur unique des fusibles à action rapide est une compétence essentielle pour tout ingénieur en électronique de puissance.

Fusible Galaxie – plus de 46 ans d'engagement dans la fabrication de fusibles de haute qualité, dédiés à fournir des solutions de protection de circuit sûres et fiables pour les nouveaux systèmes mondiaux d'énergie et de stockage d'énergie.

Pour obtenir une assistance technique sur la sélection de fusibles à grande vitesse pour le stockage d'énergie ou les nouveaux équipements énergétiques, veuillezcontactez le Fusible Galaxieéquipe technique.
