​Sélection des fusibles : étapes principales et considérations clés

Les fusibles sont largement reconnus dans les systèmes électriques comme la dernière ligne de défense contre les défauts de surintensité : leur sélection correcte détermine directement la capacité d'interruption en cas de défaut et les marges de sécurité des équipements. Une mauvaise sélection entraîne non seulement des pannes de courant fréquentes dans les équipements, mais peut également provoquer des accidents graves tels que des incendies et des explosions. Cependant, confrontés à de multiples paramètres complexes tels que la tension nominale, les courbes caractéristiques du courant, le pouvoir de coupure et le déclassement en température, de nombreux ingénieurs et responsables des achats ne savent souvent pas par où commencer. En tant que fournisseur professionnel de composants de protection de circuits,Fusible Galaxieest profondément engagé dans le domaine des fusibles et de la protection de la distribution électrique depuis de nombreuses années, offrant une gamme complète de produits de fusibles, notamment le type gL/gG à libération lente, le type à action rapide et le type spécifique DC, aidant les clients à obtenir une protection sûre, précise et fiable contre les surcharges et les courts-circuits. Cet article, combinant les normes internationales de sélection et l'expérience pratique, décrit systématiquement les étapes principales et les considérations clés pour la sélection des fusibles, vous aidant à prendre les bonnes décisions concernant des dimensions telles que la tension, le courant, les courbes caractéristiques et le pouvoir de coupure, et fournissant un guide de sélection clair et exploitable.

1. Déterminez la tension nominale :

La tension nominale du fusible doit être égale ou supérieure à la tension maximale de fonctionnement du circuit protégé (y compris les éventuelles surtensions transitoires). Pour les circuits DC, une attention particulière est requise pour sélectionner des fusibles spécialement conçus pour le DC, car interrompre un arc DC est beaucoup plus difficile que d'interrompre un arc AC.

2. Déterminer la cote actuelle (la plus critique et la plus complexe)

Courant de fonctionnement normal :

Mesurez ou calculez avec précision le courant continu consommé par le circuit dans des conditions de fonctionnement normales. Le courant nominal du fusible doit être supérieur au courant de fonctionnement normal du circuit et doit être inférieur à la capacité de transport de courant sûre du conducteur ou des composants protégés.

3. Considérations clés pour la sélection du courant nominal

(1) Courbe caractéristique du fusible

Consulter la courbe caractéristique temps-courant du fabricant.

Assurez-vous que sous un courant de fonctionnement normal, le fusible ne se déclenche pas (c'est-à-dire que la durée de fonctionnement du fusible est plus longue que le point de courant de fonctionnement normal).

En cas de courants de surcharge ou de court-circuit nécessitant une protection, le fusible doit se déclencher en toute sécurité dans un délai suffisamment court (c'est-à-dire que la courbe se situe à gauche du point de surcharge/court-circuit).

(2) Protection contre les surcharges

Pour les équipements présentant un courant d'appel au démarrage, tels que les moteurs et les transformateurs, le fusible doit résister au courant de démarrage (surtension) sans se libérer dans le temps de démarrage autorisé (sélectionnez un fusible avec une valeur I²t suffisante).

Dans le même temps, lorsqu'une surcharge se produit (par exemple, 1,5 à 6 fois le courant nominal), le fusible doit se déclencher dans le temps de surcharge autorisé par l'équipement. Sélectionnez des fusibles à dégagement lent ou temporisés (par exemple, gL/gG, type T).

(3) Protection contre les courts-circuits

Le fusible doit interrompre les courants de court-circuit très importants dans un délai extrêmement court (généralement quelques millisecondes) pour éviter tout dommage à l'équipement et tout incendie. Un pouvoir de coupure suffisant est requis (voir section suivante).

(4) Déclassement de température

Le courant nominal d'un fusible diminue en cas de températures ambiantes élevées. Consultez la fiche technique et effectuez des calculs de déclassement en fonction de la température maximale réelle de l'environnement d'installation. Par exemple, à une température ambiante de 55 °C, il peut être nécessaire de sélectionner un fusible avec un courant nominal supérieur ou égal à 50 % au courant de fonctionnement normal. Évitez d'installer des fusibles dans des espaces fermés à haute température ou à proximité de composants générant de la chaleur.

(5) Surintensités et vieillissement

Des impulsions de démarrage fréquentes ou de légères surcharges soutenues peuvent accélérer le vieillissement du fusible, le faisant se dissiper même sous un courant de fonctionnement normal. Évaluez les fluctuations actuelles du fonctionnement réel.

4. Déterminer le pouvoir de coupure (indice d'interruption)

Le pouvoir de coupure nominal du fusible doit être supérieur ou égal au courant de défaut maximum attendu pouvant survenir dans le circuit protégé (généralement le courant de court-circuit au point d'installation). Pour les circuits finaux ou les circuits domestiques, le pouvoir de coupure peut être requis à plusieurs milliers d'ampères (par exemple 6 kA). Pour les tableaux de distribution principaux industriels situés à proximité de grands transformateurs, le pouvoir de coupure peut devoir être de plusieurs dizaines, voire centaines de kiloampères (par exemple 50 kA, 100 kA ou plus). La sélection d'un fusible avec un pouvoir de coupure insuffisant peut provoquer la rupture du fusible ou ne pas éteindre l'arc de manière fiable lors de l'interruption d'un courant de défaut important, entraînant ainsi des accidents graves.

Avertissements de sécurité critiques

Aucun remplacement :

N'utilisez jamais de fusible avec un courant nominal supérieur à celui spécifié, et ne remplacez jamais un fusible par un fil (cuivre ou fer). Il s'agit d'un risque d'incendie sérieux.

Attention avec DC :

Dans les systèmes CC, utilisez toujours des fusibles clairement marqués d'une valeur CC et ayant une tension nominale adéquate. Les fusibles CA ne peuvent pas interrompre en toute sécurité les courants de défaut CC.

Danger de capacité de coupure insuffisante :

Un fusible dont le pouvoir de coupure est insuffisant peut exploser lors de l'interruption d'un courant de court-circuit important, produisant un arc et des débris projetés – extrêmement dangereux.

Règle de remplacement :

Une fois qu'un fusible s'est éteint, identifiez et éliminez toujours la cause du défaut, puis remplacez-le par un fusible du même type et de mêmes valeurs nominales.

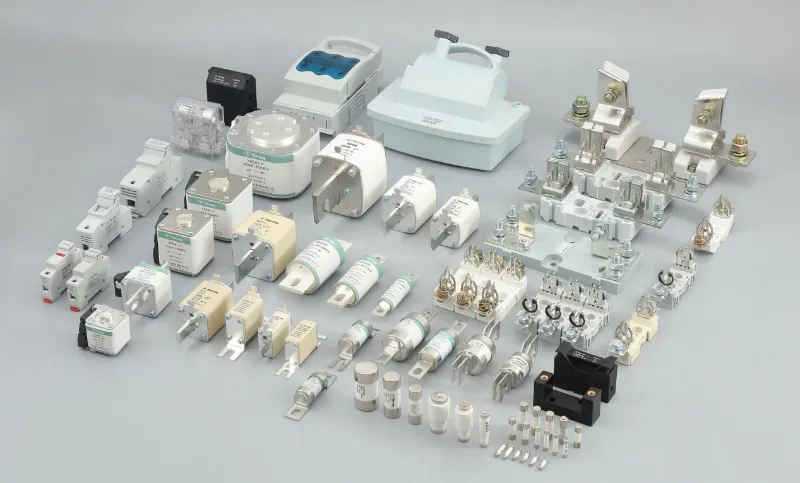

La sélection d'un fusible n'est en aucun cas aussi simple que « simplement choisir un calibre plus élevé » : elle nécessite une prise en compte approfondie de plusieurs variables telles que la tension, le courant, la température ambiante, le courant d'appel et l'énergie de court-circuit. Une mauvaise sélection peut rendre le dispositif de protection inefficace, voire devenir la source d'un accident. Galaxy Fuse propose une gamme complète deproduits fusiblesde 1A à 2000A, couvrant AC 250V/500V/690V et DC 150V/500V/1000V, y compris les fusibles à usage général gG/gL, les fusibles de protection moteur aM, les fusibles de protection des semi-conducteurs à action rapide et les fusibles DC spécifiques au stockage d'énergie PV/énergie. Nous fournissons également des courbes temps-courant complètes et une prise en charge des données de sélection I²t. Notre équipe technique peut vous aider avec des services de sélection approfondis tels que les calculs de déclassement, la vérification du pouvoir de coupure et l'évaluation de la durée de vie.

Choisir des fusibles pour un projet ? Vous n'êtes toujours pas sûr de la protection CC ou des scénarios de courants de court-circuit élevés ?

N'hésitez pas àcontactleL'équipe Fusible Galaxieà tout moment, ou laissez un message ci-dessous. Fournissez-nous simplement votre tension de fonctionnement, votre courant de charge normal, votre courant de pointe d'appel et votre température ambiante, et nous vous recommanderons le modèle de fusible le plus sûr et le plus économique.
