Comment les contacteurs CC et les fusibles fonctionnent-ils ensemble ?

I. Définition fonctionnelle : une architecture de protection à double couche avec des rôles clairement définis

Contacteur CC : un interrupteur exécutif contrôlable

Un contacteur CC est un dispositif de commutation électromécanique qui connecte et déconnecte les circuits CC haute puissance sous les commandes du système de contrôle. Ses fonctions principales dans une borne de recharge comprennent :

•Contrôle de démarrage/arrêt de charge : Se ferme pour établir le chemin de charge sur commande du BMS ou du contrôleur de charge, et s'ouvre pour se déconnecter une fois terminé.

•Isolement d'urgence : Exécute une déconnexion contrôlée de l'alimentation à la réception de commandes lorsque le système détecte des conditions anormales telles qu'une surchauffe, une surtension ou des défauts d'isolation.

•Gestion des précharges : Fonctionne avec une résistance de précharge pour limiter le courant d'appel avant la mise sous tension du circuit principal, protégeant ainsi les condensateurs du bus.

Fusible CC : un dispositif de protection ultime passif

Un fusible est un élément de protection à usage unique qui interrompt de manière fiable les courants de défaut avant qu'ils ne provoquent des dommages irréversibles. Les différences fondamentales entre les fusibles à action rapide de qualité semi-conducteur utilisés dans les stations de recharge CC et les fusibles industriels ordinaires sont :

•Réponse au niveau de la microseconde : Bien plus rapide que les dizaines de millisecondes nécessaires à l’actionnement mécanique du contacteur.

•Caractéristique de limitation de courant : Limite l'énergie du courant de défaut dans les limites de tenue des dispositifs d'alimentation en aval (IGBT/SiC).

•Capacité d'extinction d'arc CC : Interruption fiable dans les systèmes 500 V-1 500 V CC sans risque de réallumage.

•Résumé du positionnement : Le contacteur est la « porte de sécurité » commandée ; le fusible est la « dernière ligne de défense » indispensable.

II. La logique technique de l’appariement coordonné

La conception de la protection des bornes de recharge est loin de simplement installer deux appareils dans le même boîtier. Leur relation de coordination constitue la logique technique centrale d’une architecture de protection à plusieurs niveaux.

Topologie typique du circuit de puissance

Entrée réseau → Module AC/DC → Bus DC → Fusible → Contacteur principal → Contacteur de précharge + résistance → Interface du véhicule

Hiérarchie de protection et délai de réponse

Modes de défaillance typiques dus à une coordination inadéquate

Critère de conception de base : La valeur I²t de passage du fusible doit être strictement inférieure à la valeur I²t de tenue aux courts-circuits du contacteur protégé.

III. Cinq paramètres techniques clés pour l'appariement et la sélection

1. Tension nominale : spécifique au courant continu avec une marge importante

Étant donné que le courant continu n’a pas de point de passage à zéro naturel, l’extinction de l’arc est beaucoup plus difficile que dans les systèmes alternatifs. Par conséquent, la logique de sélection des appareils spécifiques au courant continu diffère fondamentalement de celle des appareils CA.

Principe de sélection : La tension nominale du fusible et du contacteur doit être ≥ à la tension maximale du bus CC du système.

• Plate-forme de chargement de 800 V  → 1 000 V CC recommandé ou une valeur nominale supérieure

• Système de stockage d'énergie de 1 500 V → Doit sélectionner 1 500 V CC ou une valeur nominale supérieure.

Avertissement technique : Interdire strictement la substitution de produits à courant alternatif par des appareils spécifiques à courant continu. Le fait de ne pas éteindre efficacement l’arc pendant une interruption due à un défaut peut avoir des conséquences catastrophiques.

2. Courant nominal : marge pour les contacteurs, calcul I²t pour les fusibles

Contacteur CC :

•Le courant nominal continu doit dépasser le courant de sortie maximum de la station de charge.

•Facteur d'expérience en ingénierie : sélection recommandée à environ 1,2 ×.

Fusible CC :

•La sélection ne doit pas être basée uniquement sur le courant nominal ; L'I²t et le pouvoir de coupure doivent être évalués de manière globale.

•La fusion des fusibles I²t doit être inférieure à la tenue I²t du module semi-conducteur protégé (IGBT/SiC).

•Facteur d'expérience en ingénierie : sélection recommandée à environ 1,5 ×.

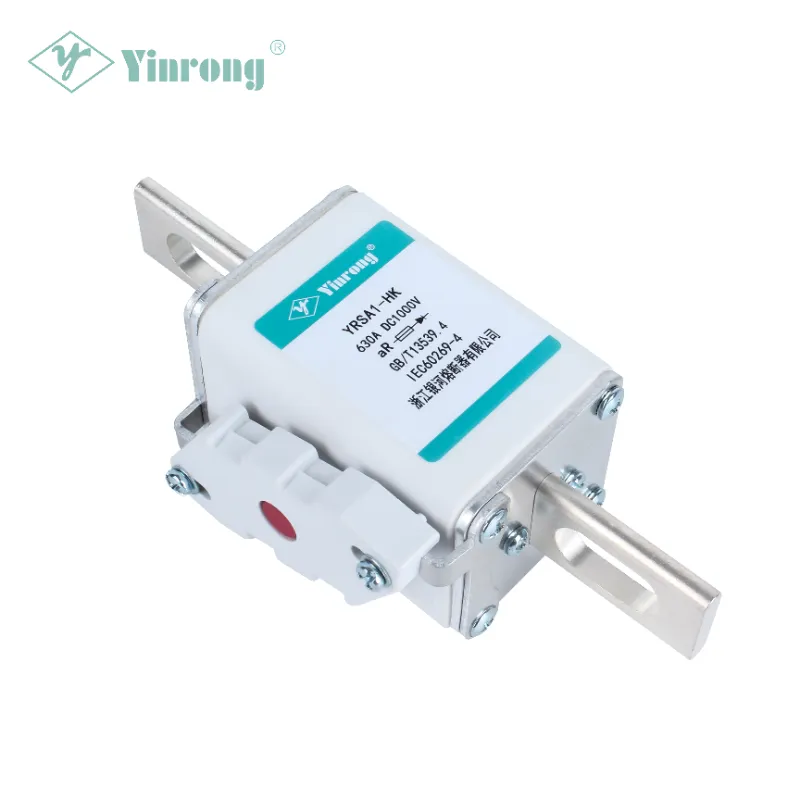

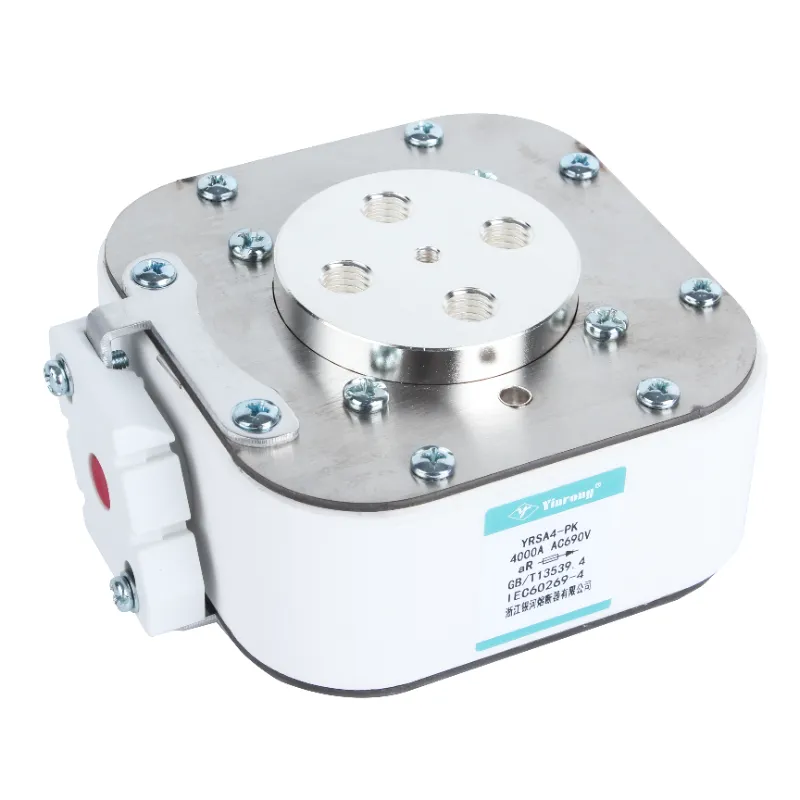

La série YRSA de Zhejiang Galaxy Fuse couvre les tensions nominales de 690 V à 1 500 V et les courants nominaux de 10 A à 3 000 A, avec des éléments fusibles à section variable en cuivre pur plaqué argent ou en argent pur, logés dans des tubes en céramique d'alumine à haute résistance, avec du sable de quartz de haute pureté comme moyen d'extinction de l'arc.

3. Coordination I²t : le paramètre principal de la conception correspondante

I²t (ampère-carré-secondes) est l'indicateur quantitatif le plus critique dans la sélection de l'adéquation des fusibles et des contacteurs.

Relations de contraintes de sélection :

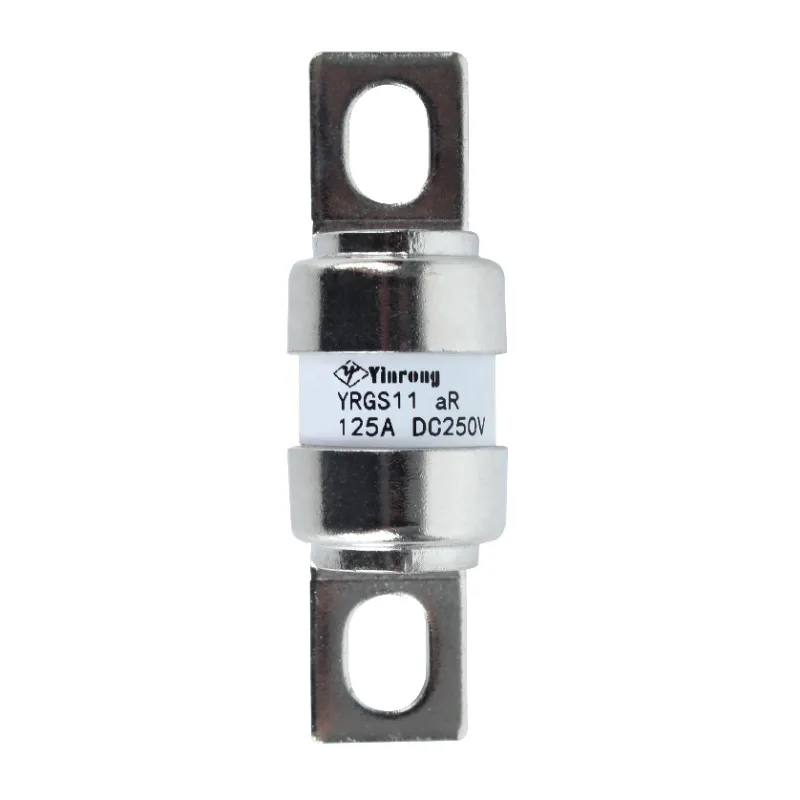

La série de fusibles à action rapide de Galaxy Fuse présente de faibles valeurs I²t, une forte capacité de limitation de courant et un pouvoir de coupure élevé, ce qui les rend adaptés à la protection contre les courts-circuits des dispositifs à semi-conducteurs et des équipements complets.

4. Coordination sélective temps-courant

Dans une architecture de protection multi-niveaux, le dispositif de protection le plus proche du point de défaut doit fonctionner en premier.

5. Température ambiante et déclassement

Les bornes de recharge sont déployées dans un large éventail d'environnements, avec des exigences techniques allant de températures basses de -40°C à des températures élevées de +85°C. La capacité des fusibles et des contacteurs doit être réduite en fonction de la température ambiante réelle.

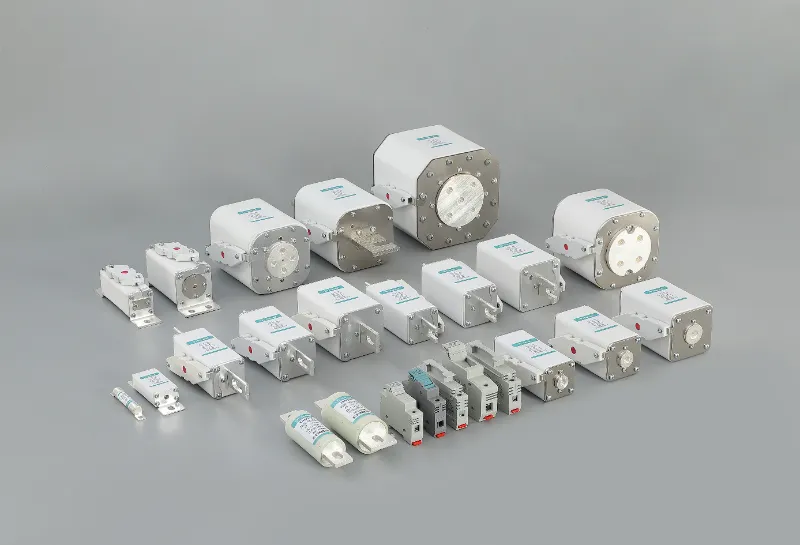

IV. Galaxy Fuse : le choix professionnel pour la protection des stations de recharge CC

Fondée en 1980,Fusible Cie., Ltd de galaxie de Zhejiang. est une entreprise professionnelle de fusibles intégrant la R&D, les tests, la fabrication, les ventes et l’importation/exportation. En tant qu'entreprise clé relevant de l'ancien ministère de la Construction de machines et principal fabricant de fusibles en Chine, les principaux produits de la société couvrent les fusibles photovoltaïques CC, les fusibles pour véhicules à énergie nouvelle et les fusibles pour stations de recharge. Les produits sont conformes aux normes CEI 60269, GB/T 13539.4 et à d'autres normes internationales et nationales, et sont exportés vers plus de 80 pays et régions, dont l'Europe, l'Amérique, l'Asie du Sud-Est et le Moyen-Orient.

Série de produits de protection CC recommandée pour les bornes de recharge

Les principaux avantages techniques de Galaxy Fuse

•Certifications internationales de série complète : Plusieurs séries ont passé les certifications TÜV, UL, CE et CQC. Les systèmes de gestion couvrent IATF 16949, ISO 9001, ISO 14001 et ISO 45001.

•Solutions de coordination matures : Vaste expérience en coordination d'ingénierie avec des contacteurs CC grand public et des solutions de sélection matures.

•Support complet des données techniques : Fournit des courbes I²t mesurées et des courbes de courant de coupure pour faciliter des calculs de coordination précis avec les contacteurs.

• Accumulation technique approfondie : Détient plus de 48 brevets de modèles d'utilité et d'invention pour la fabrication de produits fusibles et a été reconnue comme une entreprise nationale de haute technologie en 2017.

• Participation aux normes de l'industrie : Les produits sont conformes aux normes GB/T 13539.4, IEC 60269 et à plusieurs autres normes internationales et nationales.

V.Conclusion

L’appariement des contacteurs et des fusibles dans les bornes de recharge DC peut être résumé techniquement comme suit : superposition fonctionnelle, coordination temporelle et verrouillage des paramètres.

•Le fusible entreprend une interruption du courant de court-circuit de l'ordre de la microseconde pour assurer la sécurité de l'IGBT/SiC et d'autres semi-conducteurs de puissance.

•Le contacteur est responsable de la gestion contrôlée des commutations, en exécutant les commandes normales de démarrage/arrêt et d'isolement d'urgence.

•Les deux servent de redondance de secours mutuelle, formant une double barrière de sécurité.

Lorsqu'ils sont correctement adaptés, chacun remplit ses propres tâches avec une défense en couches ; en cas de disparité, les conséquences vont de la défaillance de la protection à l'épuisement des équipements.

Avec plus de 40 ans d'engagement dans la R&D et la fabrication de fusibles de haute qualité, Galaxy Fuse s'engage à fournir des solutions de protection de circuit sûres et fiables pour les stations de recharge CC.

Pour obtenir une assistance technique sur la sélection de fusibles pour les systèmes de protection des stations de recharge CC ou la coordination avec les contacteurs, veuillezcontactez l'équipe technique Galaxy Fuse.
