​Après un incendie BESS, vous réalisez enfin que aR et gG ne sont pas la même chose

Pour les propriétaires d'entreprise, les ingénieurs et les professionnels des achats travaillant dans les stations de recharge, les systèmes de stockage d'énergie, les onduleurs et les batteries au lithium, il existe un scénario douloureusement familier : pour réduire les coûts des composants, l'équipe d'approvisionnement opte pour l'option la moins chère : abandonner les fusibles à action rapide aR dédiés au profit de fusibles à fusion lente gG disponibles dans le commerce à faible coût.

La différence de prix est à peine de quelques dizaines de yuans par unité. Sur le papier, les coûts baissent. Mais lorsqu'un court-circuit se produit sur le terrain après la livraison d'un lot, les calculs s'inversent : les réparations, le remplacement des modules d'alimentation, l'indemnisation des clients et les pertes dues aux temps d'arrêt totalisent des dizaines de milliers de yuans. Dans le pire des cas, l’ensemble du conteneur de stockage d’énergie prend feu. Ce n’est pas une exagération.

La surveillance d'un seul fusible peut mettre en danger l'ensemble d'un projet de stockage d'énergie

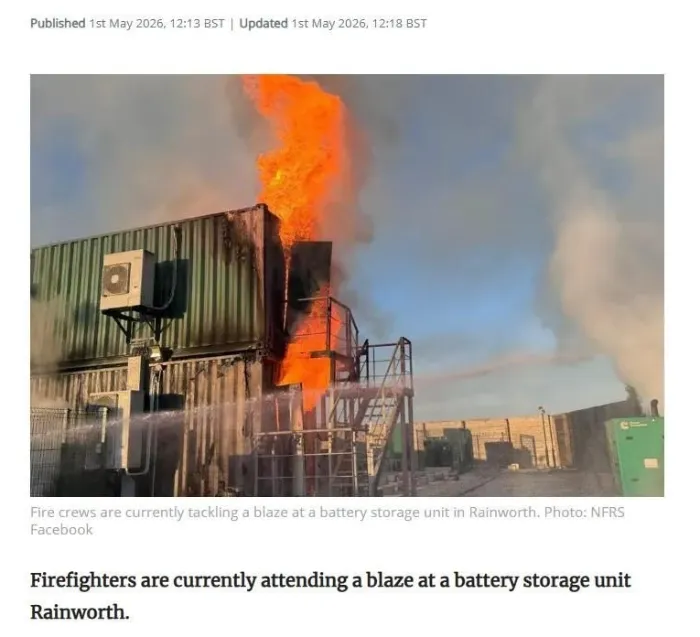

En mai 2026, un incendie dans un système de stockage d'énergie par batterie s'est déclaré sur le site de la mine de charbon de Ruffs Lane, près de Rainworth, dans le Nottinghamshire, au Royaume-Uni. Une épaisse fumée noire s'échappait de deux conteneurs de stockage empilés, tous deux en proie aux flammes. L'installation, d'une puissance nominale de 7,5 MW/7,5 MWh, a été alimentée par des batteries LG et mise en service en 2017. Il s'agissait du septième BESS à l'échelle du réseau à entrer en service au Royaume-Uni.

Même si la cause officielle fait toujours l'objet d'une enquête, les professionnels du secteur ne connaissent que trop bien le phénomène : les incendies BESS sont presque toujours liés à des défaillances des protections électriques. Les courants de court-circuit dans les groupes de batteries présentent une tension continue élevée, une amplitude de courant massive et aucun point de passage à zéro naturel. Lorsque les dispositifs de protection sont sous-spécifiés ou de qualité inférieure, les courants de défaut ne peuvent pas être éliminés à temps. La chaleur s’accumule et il en résulte une réaction en chaîne : conteneur après conteneur prenant feu.

Un fusible qui coûte quelques dizaines de yuans peut entraîner la perte totale d'un BESS, des mois d'arrêt, de lourdes demandes d'indemnisation et des dommages à long terme à la marque. Est-ce un compromis qui vaut la peine d’être fait ?

Beaucoup ne parviennent pas à faire la distinction entre les fusibles gG à action lente et aR à action rapide.

L'idée fausse très répandue est simple : « Ce sont tous les deux des fusibles : si la valeur nominale actuelle correspond, cela fonctionnera. »

Le fusible gG a été conçu à l'origine pour les panneaux de distribution basse tension et la protection contre les surcharges de câbles dans les applications CA résidentielles et commerciales légères – scénarios d'énergie à faible courant et à faibles défauts. L’installer dans une borne de recharge DC ou un système de stockage d’énergie, c’est comme demander à un médecin généraliste de pratiquer une chirurgie cardiaque d’urgence. Cette inadéquation révèle deux défauts critiques :

Une réponse lente ne parvient pas à intercepter les courants de court-circuit élevés

Les dispositifs d’alimentation IGBT et SiC à l’intérieur des stations de recharge et des systèmes de stockage d’énergie sont extrêmement fragiles. Au moment d'un court-circuit, des surintensités massives peuvent détruire le module en quelques microsecondes. Un fusible gG a un temps d'arc long, laissant passer une énorme quantité d'énergie de défaut (I²t). Au moment où le fusible élimine enfin le défaut (si jamais c'est le cas), le module d'alimentation coûteux est déjà détruit, les contacts du contacteur sont soudés et les arcs électriques enflamment souvent les matériaux environnants.

Capacité d’extinction d’arc CC insuffisante

Le courant continu n’a pas de point de passage à zéro naturel, ce qui rend l’extinction de l’arc intrinsèquement difficile. Les éléments fusibles gG standard contiennent uniquement du sable de quartz faiblement rempli, sans composé professionnel d'extinction d'arc ni processus de durcissement. Dans des conditions de court-circuit haute tension CC, l'arc ne peut pas être éteint rapidement, ce qui entraîne une rupture des boîtiers, des fuites de sable et l'inflammation des câbles internes, autant de précurseurs classiques des incendies de conteneurs BESS.

Qu'est-ce qui distingue réellement les fusibles à action rapide Galaxy Fuse aR Semiconductor des gG ?

Les fusibles haute vitesse Galaxy Fuse, spécialement conçus pour les stations de recharge CC, le stockage d'énergie et les onduleurs, surpassent les produits gG ordinaires en termes de matériaux, de processus de fabrication et de performances :

Contrôlé avec précision, I²t donne la priorité à la protection des composants principaux

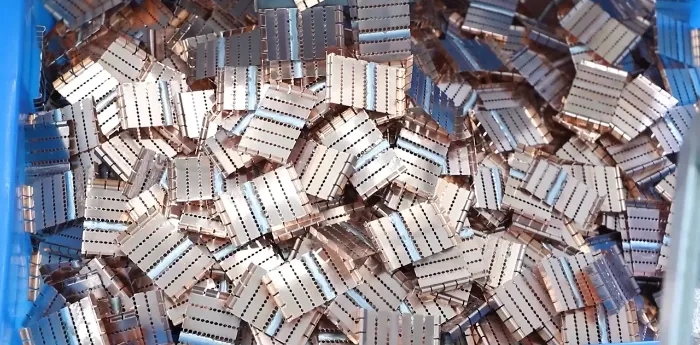

Fusible Galaxie utilise des éléments fusibles en argent pur ou en cuivre plaqué argent : la conductivité de l'argent est 1,6 fois supérieure à celle du cuivre, offrant une réponse beaucoup plus rapide. En limitant précisément la valeur I²t de passage, l'énergie de défaut est absorbée et le circuit est effacé en quelques millisecondes, minimisant ainsi la contrainte thermique sur les IGBT et les dispositifs SiC et préservant les semi-conducteurs de puissance coûteux.

La construction plaquée argent offre également une résistance supérieure à la fatigue et à la corrosion du métal. Avec l'équipement qui s'allume et s'éteint quotidiennement grâce à des opérations de charge/décharge répétées, le fusible reste fiable sur le long terme sans déclenchement intempestif.

Matériaux haut de gamme conçus pour les environnements exigeants à haute température

Le corps du fusible utilise 95 % de céramique d'alumine de haute pureté, rejetant la céramique à faible coût à 75 % couramment trouvée dans l'industrie. Cela garantit une tolérance aux températures élevées, une résistance aux chocs thermiques et une isolation stable même dans des enceintes scellées ou une exposition solaire extérieure prolongée. Les séries haute puissance utilisent des bornes en cuivre pur (à un coût deux fois supérieur à celui du laiton), permettant une élévation de température plus faible en fonctionnement à pleine charge et éliminant la surchauffe des contacts, les arcs électriques et les piqûres.

Processus de durcissement par trempe à l'arc de qualité automobile

La majorité des fusibles gG génériques sont simplement remplis de sable de quartz en vrac, sautant ainsi complètement l'étape de durcissement. Galaxy Fuse utilise du sable de quartz de haute pureté combiné à un composé spécialisé de trempe d'arc, suivi d'un processus de durcissement cyclique à haute et basse température de 8 heures. Le résultat est un matériau de remplissage intégré et uniformément dense qui supprime rapidement les arcs lors d'événements de court-circuit, garantissant ainsi l'absence de rupture du boîtier, l'absence de fuite de sable et éliminant fondamentalement le risque d'incendie dans des conditions de pouvoir de coupure élevé.

Couverture complète de la tension et de la capacité de coupure pour les tendances haute tension

Gsérie de fusibles à grande vitesse alaxy Fusecouvrent 750 V, 1 000 V et 1 500 V CC, avec une capacité de coupure jusqu'à 250 kA CC. Cela couvre tout le spectre, des chargeurs CC standard aux stations de recharge ultra-rapides de 800 V et aux systèmes de stockage d'énergie C&I à grande échelle. Toutes les séries sont certifiées UL, TUV, CE et CCC, simplifiant ainsi les approbations pour les projets nationaux et d'exportation.

Un partenaire industriel de confiance : Galaxy Fuse : plus de 40 ans d'excellence

Fondée en 1980, Zhejiang Galaxy Fuse Co., Ltd. est un fabricant professionnel de fusibles intégrant la R&D, les tests, la fabrication et la vente. L'entreprise est reconnue comme une entreprise clé sous l'ancien ministère de l'Industrie des machines et comme l'un des principaux producteurs nationaux de fusibles.

Capacités techniques de base :

●48+ brevets d'utilité et d'invention dans la fabrication de fusibles ; reconnue entreprise nationale de haute technologie en 2017

●Systèmes de gestion certifiés : IATF16949, ISO9001, ISO14001 et ISO45001

●Les produits sont conformes aux normes GB13539, IEC60269, VDE0636 et autres normes internationales

●Exporté vers plus de 80 pays et régions, dont l'Europe, les États-Unis et l'Afrique

Fusibles à grande vitesse pour les systèmes de stockage d'énergiesont un domaine d’intervention clé pour Galaxy Fuse. Répondant aux exigences strictes des applications BESS (tensions CC jusqu'à 1 500 V, courants de court-circuit atteignant des centaines de kiloampères et besoin d'une fiabilité absolue d'extinction d'arc dans des environnements de batterie fermés), les produits de la série de stockage d'énergie Galaxy Fuse utilisent des éléments fusibles en argent pur et des supports de trempe d'arc en sable de quartz de haute pureté, combinés à des conceptions de structure à col optimisées. Cela garantit une réponse au niveau de la microseconde et une interruption fiable dans des conditions de panne extrêmes.

Pensées finales

Une différence de quelques dizaines de yuans par unité est négligeable dans le coût total d’une borne de recharge ou d’un système de stockage d’énergie. Mais ce qu'il protège, c'est le composant le plus coûteux de l'ensemble du système – les semi-conducteurs de puissance – et, en fin de compte, la fiabilité de l'actif tout au long de sa durée de vie.

L'incendie du BESS de Nottingham nous rappelle qu'un composant apparemment insignifiant peut devenir le maillon le plus faible de toute la chaîne de sécurité lorsqu'un défaut survient. Les infrastructures de stockage et de recharge d’énergie sont fondamentalement différentes de la distribution générale d’électricité. Une tension continue élevée, des courants de court-circuit massifs et l'absence de passage à zéro naturel exigent une sélection rigoureuse, une coordination I²t précise et un contrôle qualité sans compromis.

Ce qui vous coûte vraiment, ce n'est pas un fusible à action rapide correctement spécifié, c'est le fusible à fusion lente dont vous espériez qu'il ne fonctionnerait jamais.

Fusible Galaxiea consacré plus de 40 ans au développement de fusibles de haute qualité, depuis la formulation des matériaux et la conception structurelle jusqu'aux processus de trempe de l'arc, chaque étape étant comparée aux leaders internationaux de l'industrie. Dans les stations de recharge, les systèmes de conversion d'énergie BESS et les onduleurs photovoltaïques, les fusibles à grande vitesse Galaxy Fuse ont été déployés dans de nombreux projets à travers le monde, prouvés par des livraisons à grande échelle et des opérations sur le terrain à long terme.

La sécurité n'est pas un domaine de compromis. Pour une assistance technique sur la sélection de fusibles pour le stockage d'énergie ou l'infrastructure de recharge, de la coordination I²t aux solutions complètes de protection du système :contactez le Fusible Galaxieéquipe technique. Nous fournissons un support technique de bout en bout tout au long de votre parcours de projet.
